硅橡膠電加熱帶的使用要求
1.環(huán)境溫度-30℃~60℃；環(huán)境溫度過低的話電加熱帶不能使壓縮機加熱到4℃以上，環(huán)境溫度過高的話玻璃纖維繩表面的經(jīng)硅樹脂會溶化。因此在設(shè)計電加熱帶時因受玻璃纖維繩表面經(jīng)硅樹脂的耐熱條件限制，設(shè)計時加熱帶工作時內(nèi)部溫度應(yīng)小于180攝氏度，即每米功率小于60瓦。
2.相對濕度30％~90％；因電加熱帶是導(dǎo)體濕度過大的話會造成短路。
3.電源187V~253V。
電加熱帶結(jié)構(gòu)
電加熱帶由三部分組成：絕緣層、加熱絲、繩
1.絕緣層材料：硅橡膠
2.加熱絲 ：鎳鉻絲
3.繩：玻璃纖維
外觀及尺寸
1.加熱帶表面應(yīng)光滑，色澤均勻，無明顯的傷痕和氣孔；引出線、插子無損傷或變形。固定彈簧鍍層均勻，表面無銹跡。
2.加熱帶和彈簧尺寸應(yīng)符合圖樣或技術(shù)文件要求。
硅橡膠電加熱帶性能要求
1.抗拉力試驗：用測力計測量，拉伸速度不小于5mm/s，達到30N后保持30s，觀察有無脫離和移位現(xiàn)象。
2.抗電強度試驗：加熱帶浸在水中24h后，應(yīng)能承受1500V歷時1min或1800V泄漏電流不大于5mA歷時1s的抗電強度試驗，無擊穿、閃絡(luò)現(xiàn)象。
3.絕緣電阻：加熱帶浸在水中24h后，其絕緣電阻應(yīng)大于200MΩ。
4.泄漏電流 ：加熱帶浸水時的泄漏電流不應(yīng)超過0.25mA。
5.表面溫度均勻性 ：加熱帶應(yīng)處于水平懸空狀態(tài)，通電20min，且達到額定輸入功率下的熱穩(wěn)定后，測試加熱帶凹部表面溫度，為確保測試的準確性，在測試過程中，可以使用鋁箔紙和散熱膏。每隔50mm測一點，共測5點，求出平均值，按下列公式計算偏差值：加熱帶應(yīng)處于水平懸空狀態(tài)，通電20min，且達到額定輸入功率下的熱穩(wěn)定后，測試加熱帶凹部表面溫度，為確保測試的準確性，在測試過程中，可以使用鋁箔紙和散熱膏。每隔50mm測一點，共測5點，求出平均值，按下列公式計算偏差值：
Δ= (tmax-tmin)/t×100%t
t = Σti / 5
式中：Δ——溫度分布偏差；
tmax——溫度***高值；
tmin——溫度***低值；
t——溫度平均值；
ti——測量值。
6.電加熱帶溫升：加熱帶水平懸空在常溫下通額定頻率、1.1倍額定電壓工作至熱穩(wěn)定后，測試加熱帶任意表面溫升小于140 K，即電加熱帶熱穩(wěn)定時表面溫度與環(huán)境溫度之差小于140 K。熱穩(wěn)定是指發(fā)熱帶發(fā)熱部位在30分鐘內(nèi)變化不超過1℃。通常采取先通電2小時，然后每10分鐘測量一次，計算溫度變化值。
硅橡膠電加熱帶使用所需熱量計算
1、除一部分特殊情況，加熱物所需熱量以如下方式計算。
初期加熱所需熱量：

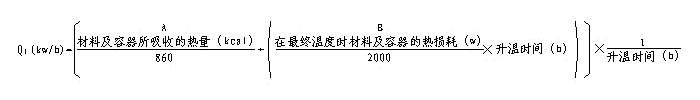

初期加熱所需熱量計算公式
h－升溫時間（h）
A－材料及容器所吸收的熱量（kcal）
B－在***終溫度時材料及容器的熱損耗（w）
但是，升溫中被加熱物融解或伴隨蒸發(fā)時應(yīng)在A中加上融解潛熱或氣化潛熱。
2、計算出維持運轉(zhuǎn)溫度所需熱量。
運轉(zhuǎn)所需熱量：
運轉(zhuǎn)所需熱量計算公式
A－運行1小時后材料所消費的熱量（kcal/kg）
B－起動溫度時材料及容器的熱損耗（w）
但是運行中如發(fā)生材料的融解或蒸發(fā)時，與第一項相同，在A中增加潛熱。
3、在Q1及Q2的計算值中，取熱量較大的值加上10%的安全系數(shù)，得出所需熱量（消費電力）
Q（kw/h）=Q1×110% 或 Q2×110%
皖公網(wǎng)安備 34118102000825
掃一掃，訪問手機站
